Giới thiệu về Thử nghiệm Rơ-le So lệch Máy biến áp
Thử nghiệm rơ-le so lệch là một trong những quy trình quan trọng nhất để duy trì hoạt động an toàn của máy biến áp trong trạm biến áp và các ứng dụng công nghiệp.
Phương pháp này kiểm tra độ chính xác, độ ổn định và độ nhạy của rơ-le trong các điều kiện vận hành và sự cố khác nhau.

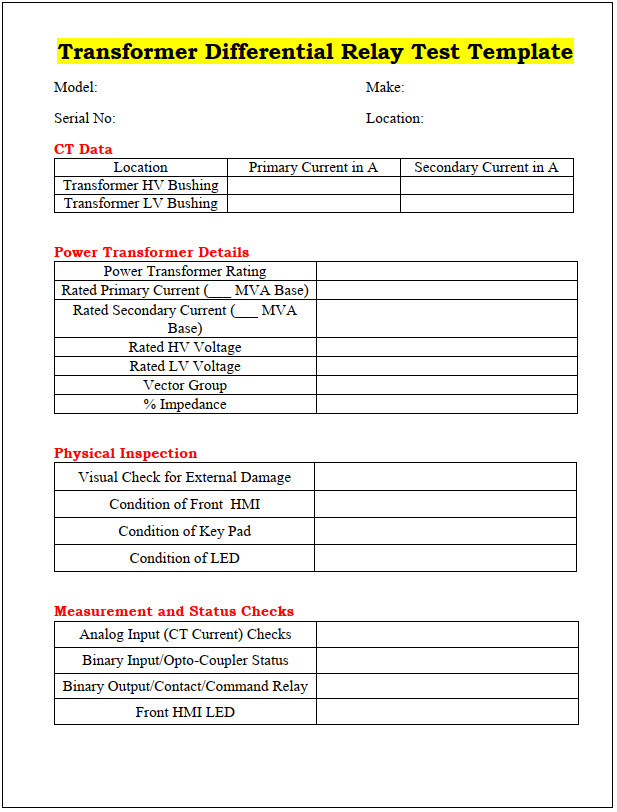

Mẫu dưới đây bao gồm toàn bộ hồ sơ thử nghiệm rơ-le so lệch máy biến áp, bao gồm dữ liệu CT, thông số máy biến áp, kết quả kiểm tra và kết quả thử nghiệm chức năng.
Thông số Thiết bị và Máy biến áp
Trước khi bắt đầu thử nghiệm, tất cả thông tin quan trọng về rơ-le và máy biến áp được ghi lại.
Báo cáo thử nghiệm bắt đầu với model, hãng sản xuất, số sê-ri của rơ-le so lệch cũng như vị trí lắp đặt.
Ngoài ra, các thông số của biến dòng (CT) cho cả đầu cực HV và LV được ghi nhận, bao gồm giá trị dòng sơ cấp và thứ cấp.
Thông số máy biến áp cũng được ghi chi tiết, bao gồm:
- Công suất định mức của máy biến áp
- Dòng sơ cấp và thứ cấp dựa trên công suất MVA quy định
- Điện áp cao và thấp
- Nhóm vector
- % Điện kháng
Việc thu thập dữ liệu này đảm bảo tính chính xác của các phép tính thử nghiệm và hiệu suất rơ-le phù hợp với thông số máy biến áp.
Kiểm tra Vật lý Rơ-le
Trước khi áp dụng tín hiệu thử nghiệm, rơ-le so lệch được kiểm tra vật lý để xác định tình trạng.
Kiểm tra ngoại hình để phát hiện dấu hiệu hư hỏng, nứt hoặc mòn. Kiểm tra giao diện HMI (Human Machine Interface) về khả năng hiển thị và hoạt động, đồng thời xác minh phản hồi của bàn phím.
Trạng thái của các đèn LED cũng được kiểm tra để đảm bảo hoạt động đúng và dễ nhìn.
Đo lường & Xác minh Trạng thái
Nhiều phép đo và kiểm tra trạng thái được thực hiện để đảm bảo đấu dây và phản hồi của rơ-le chính xác.
Các đầu vào analog như dòng CT được xác minh về thang đo và cực tính.
Đầu vào nhị phân (hoặc) trạng thái opto-coupler được kiểm tra tín hiệu từ tiếp điểm ngoài, trong khi đầu ra nhị phân và kết nối rơ-le lệnh được thử nghiệm về chức năng cắt và báo tín hiệu.
Đèn LED trên HMI được đối chiếu để đảm bảo khớp với sơ đồ tín hiệu dự kiến.

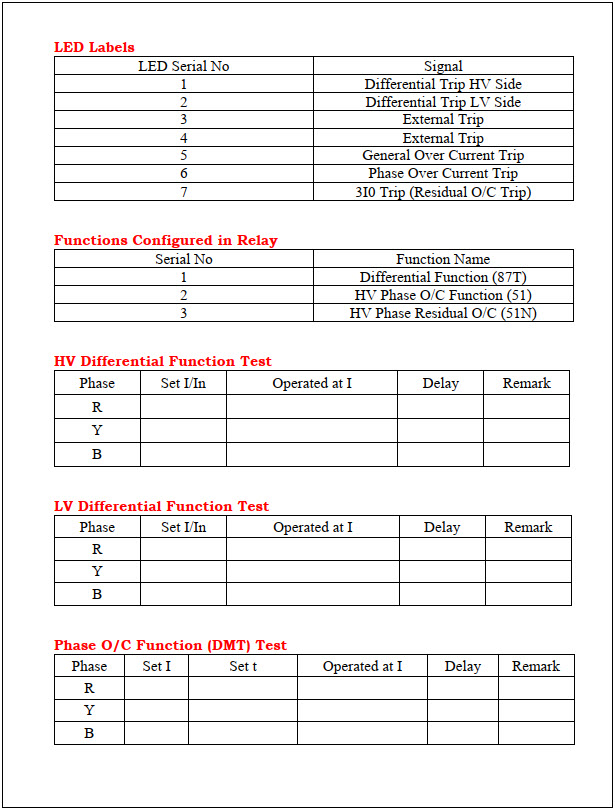

Đèn LED & Nhận dạng Tín hiệu
Mỗi đèn LED trên bảng điều khiển rơ-le được gắn nhãn và thử nghiệm để đảm bảo chính xác:
- Tín hiệu so lệch giữa phía HV & LV
- Tín hiệu cắt ngoài
- Cắt quá dòng tổng
- Cắt quá dòng pha
- Cắt quá dòng dư
Điều này đảm bảo khi xảy ra sự cố thực tế, đèn LED hỗ trợ người vận hành nhận dạng lỗi dễ dàng và chính xác.
Cấu hình Chức năng Rơ-le
Rơ-le so lệch được lập trình với các chức năng bảo vệ dựa trên thông số máy biến áp.
Chức năng bảo vệ so lệch (87T) là thành phần chính bảo vệ chống:
- Lỗi nội bộ pha-pha
- Lỗi pha-chạm đất
Các tùy chọn bổ sung gồm: - Chức năng quá dòng pha HV (51)
- Chức năng quá dòng dư HV (51N)
Mỗi chức năng được ghi nhận và đánh số sê-ri để dễ truy xuất trong bảo trì hoặc xử lý sự cố sau này.
Kết quả Thử nghiệm Chức năng So lệch HV
Chức năng so lệch phía cao áp (HV) được kiểm tra theo từng pha.
Mỗi thử nghiệm ghi lại dòng đặt (I/In), dòng thực tế và độ trễ tác động của rơ-le.
Ghi chú xác nhận rơ-le hoạt động trong phạm vi dự kiến.
Những kết quả này chứng minh khả năng rơ-le phát hiện lỗi ở phía cao áp của máy biến áp.
Kết quả Thử nghiệm Chức năng So lệch LV
Phía hạ áp (LV) của máy biến áp được thử nghiệm tương tự.
Mỗi pha được kiểm tra để đảm bảo rơ-le hoạt động đúng khi mô phỏng dòng sự cố.
Dòng tác động, thời gian phản hồi và các sai lệch được ghi lại để đảm bảo phía LV cũng được bảo vệ khỏi sự cố nội bộ.
Thử nghiệm Chức năng Quá dòng Pha (Chế độ DMT)
Chức năng quá dòng pha được đánh giá theo tiêu chí thời gian tối thiểu xác định (DMT).
Mỗi pha (R, Y, B) được áp dụng dòng và thời gian cụ thể.
Để đảm bảo chính xác, phản hồi của rơ-le được kiểm tra cả về dòng tác động và độ trễ.
Chức năng này đảm bảo rơ-le sẽ hoạt động như bảo vệ dự phòng khi bảo vệ so lệch không kích hoạt.

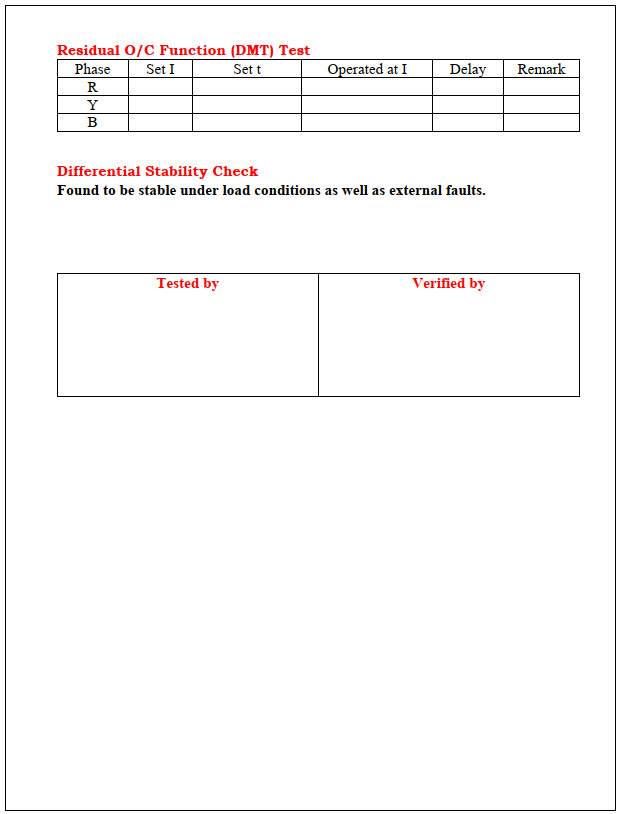

Thử nghiệm Chức năng Quá dòng Dư (Chế độ DMT)
Bảo vệ quá dòng dư là chức năng dự phòng quan trọng để phát hiện lỗi chạm đất.
Chức năng này cũng được thử nghiệm theo pha với các thông số dòng và thời gian quy định.
Dòng tác động và độ trễ được ghi lại để xác nhận tuân thủ thông số bảo vệ.
Xác minh Độ ổn định So lệch
Phần quan trọng của thử nghiệm rơ-le là chứng minh độ ổn định trong điều kiện làm việc bình thường và khi xảy ra sự cố ngoài.
Rơ-le được thử nghiệm dưới tải để xác minh không xảy ra cắt sai. Đồng thời được kiểm tra với sự cố ngoài mô phỏng để đảm bảo duy trì ổn định.
Rơ-le cắt trong điều kiện tải ổn định hoặc sự cố ngoài cho thấy cấu hình không đúng hoặc CT không khớp.
Xác nhận
Sau khi hoàn tất tất cả thử nghiệm, kết quả được đánh giá và chứng nhận.
Kỹ sư thử nghiệm ký xác nhận, sau đó được kiểm tra bởi giám sát có thẩm quyền.
Hồ sơ này xác nhận rơ-le so lệch máy biến áp hoạt động tốt và sẵn sàng bảo vệ máy biến áp khỏi lỗi nội bộ.
